Flashpoints

Destiné aux géomètres, topographes, arpenteurs, métreurs et à tous ceux qui ont besoin de gérer des listes de coordonnées, Flashpoints offre un moyen aisé de créer et manipuler des points dans AutoCAD.

Gestion des groupes de points

Les points sont organisés en groupes pour permettre une différenciation aisée de ceux-ci. Un groupe FlashPoints est une liste contenant un certain nombre de numéros de points sur lesquels il est possible d'effectuer différentes opérations (rotation, changement d'altitude...).

Les groupes de points sont gérés au travers de la boite de dialogue "Gestionnaire des groupes de points".

Le Gestionnaire vous permet de créer ou supprimer des groupes de points, d'ajouter ou de retirer des points d'un groupe de points par sélection ou critère, de consulter la liste des points, etc.

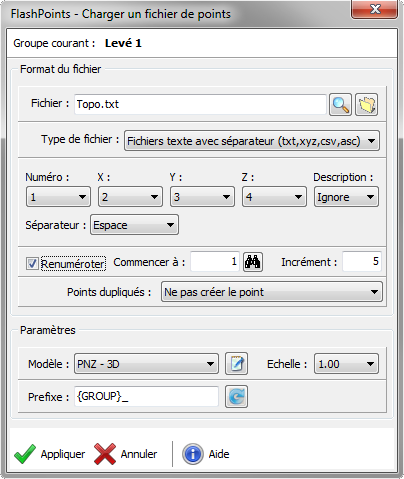

Charger des points à partir d'un fichier

FlashPoints vous permet de créer des points dans le groupe courant à partir d'un fichier de coordonnées au format texte ou au format Leica (.gsi).

Un fichier de coordonnées au format texte colonné doit avoir la structure suivante :

• Numéro du point (facultatif)
• Coordonnée X
• Coordonnée Y
• Altitude (facultatif)
• Description (facultatif)

Les champs peuvent apparaître dans n'importe quel ordre et le séparateur de champs peut être un Espace, une Virgule ou un Point-virgule. Vous devez donc indiquer la position des champs dans le fichier.



Un fichier de coordonnées au format Leica GSI peut être au f ormat GSI8 ou GSI16.



Les points seront créés en fonction de paramètres de taille, couleur etc., que vous aurez spécifiés dans l'onglet 'Paramètres' de la boite de dialogue.

Manipulation des points

FlashPoints comporte tous les outils pour organiser, modifier, éditer vos points, parmi lesquels :



Points

• Chargement de points depuis un fichier
• Dessiner des points
• Créer des points sur des objets (immatriculer)
• Edition/Modification de points
• Enregistrer des points dans un fichier
• Tableau des points
• Changement d'altitude des points
• Repositionner des objets sur les points
• Renseignements sur un point

Attributs

• Modifier la taille des attributs
• Modifier l'orientation des attributs
• Non-chevauchement des attibuts
• Encadrer les attributs
• Supprimer les cadres des attributs
• Déplacement des attributs

Filtrer les entités

• Par point
• Par numéro
• Par altitude
• Par description





Boite de saisie des numéros de point

FlashPoints intègre une boite de saisie des numéros de points toujours visible qui vous permet de répondre aux commandes AutoCAD par un numéro de point ou une suite de numéros plutôt que par un clic ou des coordonnées.



Cette boite de saisie devient active dès que vous passer la souris dessus.



Vous pouvez par exemple lancer la commande POLYLIGNE, puis entrer dans la boite de saisie des points "100-200,205,207", ce qui aura pour effet de créer une polyligne passant par les points 100 à 200 puis 205 puis 207.



Autre exemple : copie multiple d'une entité : lancer la commande COPIER, choisissez les objets à copier, sélectionnez l'option "Multiple" de la commande, indiquez le point de base, puis placez le curseur de la souris sur la boite "FlashPoints". Celle-ci s'active, entrez alors dans la zone d'édition " 100-125" puis [ENTREE], les objets choisis sont copiés sur les points 100 à 125.



Si vous entrer un numéro de point dans la boite alors qu'aucune commande n'est active, le numéro et les coordonnées du point s'afficheront sur la ligne de commande, comme suit : >> Coordonnées du point 125 : X=906.124, Y=519.413, Z=10.000
