FlashCadre

Configuration des carroyages

FashCadre vous permet de créer vos propres formats de cadres à l'aide de la boite de dialogue de configuration. Pour définir un format, vous devez renseigner un certain nombre de paramètres :

Format

• Spécifiez la largeur et la hauteur du format en centimètres.

Coordonnées

• Créer les coordonnées : Indiquez si les coordonnées doivent être créées avec le cadre.
• Style de texte : Indiquez le style de texte à utiliser. S'il n'existe pas il sera créé automatiquement.
• Hauteur : Indiquez la hauteur du texte (en cm).
• Décimales : Indiquez le nombre de décimales à afficher.
• Préfixe X : Indiquez un préfixe à ajouter à la coordonnée X.
• Préfixe Y : Indiquez un préfixe à ajouter à la coordonnée Y.
• Décalage par rapport au bord du cadre : Indiquez la distance entre le bord du trait intérieur et le texte (en cm).

Divers

• Créer les croix de carroyage : Indiquez si les croix de carroyage doivent être créées.
• Taille : Indiquez la taille des croix (en cm).
• Espacement : Indiquez l'espacement entre 2 croix.
• Décalage du trait intérieur : Indiquez la distance entre le trait extérieur et le trait intérieur du cadre.
• Epaisseur : Indiquez l'épaisseur du trait intérieur.
• Marquer les pliures : Indiquez si les petits traits figurant les marques de pliage doivent être créés.
• Inclure le nom du fichier Dwg : Indiquez si le nom du fichier doit être inscrit sur le bord du cadre.

Vous pouvez sauvegarder vos configuration de formats et les réutiliser selon vos besoins.

Création d'un carroyage

La création du cadre est très simple et se résume à 3 clics et à la saisie de l'échelle du dessin :

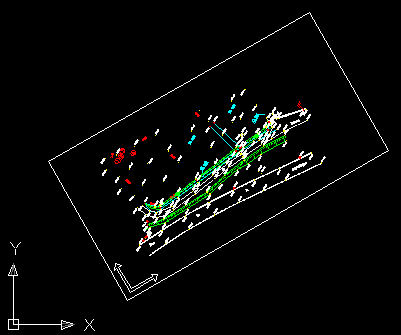

1. Donnez approximativement les bords du cadre par 3 clics.

2. Une polyligne est créée avec le nombre de formats approprié. Déplacez le cadre, réorientez le...

3. Le cadre se dessine ensuite selon vos paramètres puis la vue est réorientée.



FlashCadre gère aussi l'espace papier en créant à l'intérieur d'une présentation une fenêtre adaptée à l'échelle d'impression..
